H型鳍片管亦称H型肋片管，也有称蝶片管的，它是把两片中间有圆弧的钢片对称地与光管焊接在一起形成鳍片(肋片或蝶片)，正面形状颇像字母“H”，故称为H型鳍片管。 H型鳍片管的两个鳍片为矩形，近似正方形，其边长约为光管的2倍。属扩展的受热面。 H型鳍片管采用闪光电阻焊工艺方法，其焊接后焊缝熔合率高，焊缝抗拉强度大，具有良好的热传导性能。 H型鳍片管还可制造成双管的“双H”型鳍片管，其结构的刚性好，可以应用于管排较长的场合。

　　H型鳍片管由于其自身的形状设计，具有优异的防磨性能和自清灰作用，能*减少烟气侧阻力。管组能够排列的更为紧凑，降低尾部烟井高度，总体重量大为降低，降低整体锅炉造价。

　　由此可见，H型鳍片管在烟气余热利用和节能*行业中具有广阔的应用前景。

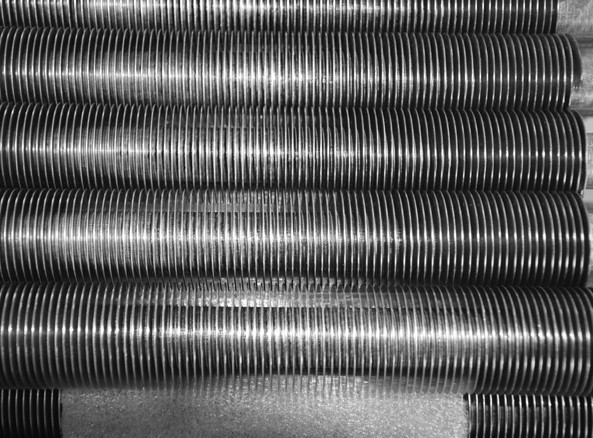

　　鳍片管又被称为翅片管，多用于采暖设备，鳍片管生产地区以河北沧州为主。鳍片管的主要作用就是增加受热面(或散热)、提高传热效率。

　　鳍片管使钢基管与铝翅片结合紧密，它具备着热阻小，传热性能好，强度高，流动损失小，防腐性能强，工作寿命长等特点，广泛应用在工业厂房蒸汽采暖，蒸汽烘干，食品烘干，衣物烘干等，全部的翅片管散热器可有不相同表面管长，管数及排数组成多种规格可以直接联系高经理交谈。我们将会依照你的具体使用情况和要求开展实际的量身定制加工使用钢管钢翅片管开展加工研发设计的散热器，在产品成型后实施表面防腐喷涂处理，应客户颜色的需求从而确定不尽相同颜色的防腐漆。钢管铝鳍片管散热器是选择无缝钢管外部挤压铝翅片为原材料的一系列散热器产品，其加工过程同钢管钢鳍片管散热器大致类似防腐性能强钢铝翅片管指的是无缝钢管加铝翅片。

什么是鳍片管？

　　鳍片管生产技术要求

　　焊接强度和稳定性

　　1.1 拉脱力试验: 大于200MPa 或者钢管部分撕裂

　　1.2焊缝宽度: 大于翅片厚度 即焊着率>99%1.3焊接强度稳定性: 每班*件做焊接试样 达到2.1 或者2.2的要求

　　1.4 焊缝抗弯曲试验: 翅片左右弯曲20度 向左向右弯曲两次 焊缝无裂纹

　　1.5 锤击试验: 平行于钢管敲击翅片上部 直到翅片脱落 翅片本身不得断裂

　　1.6 如果试验失败 *启用退火功能

　　鳍片管产品尺寸精度

　　3.1 翅片段全长 -1mm ~ +1mm 分段运动精度 -0.5mm ~ +0.5mm

　　3.2 片距 -0.2mm ~ +0.2mm

　　3.3 翅片和钢管垂直度 -1度 ~ +1度

　　3.4 同组对焊翅片平面度 -0.2mm ~ +0.2mm翅片本身厚度公差引起的高度差除外

　　3.5 同组对焊翅片高度差 -0.2mm ~ +0.2mm 翅片本身尺寸公差引起的高度差除外

　　3.6 双管中心距离公差 -0.5mm ~ +0.5mm

　　3.7在同样钢管材料, 同样片距和片数条件下, 不同翅片管焊接后长度变化一致
