翅片管换热器
来源：http://www.chipianguancj.com/ 发布时间：2021-05-27

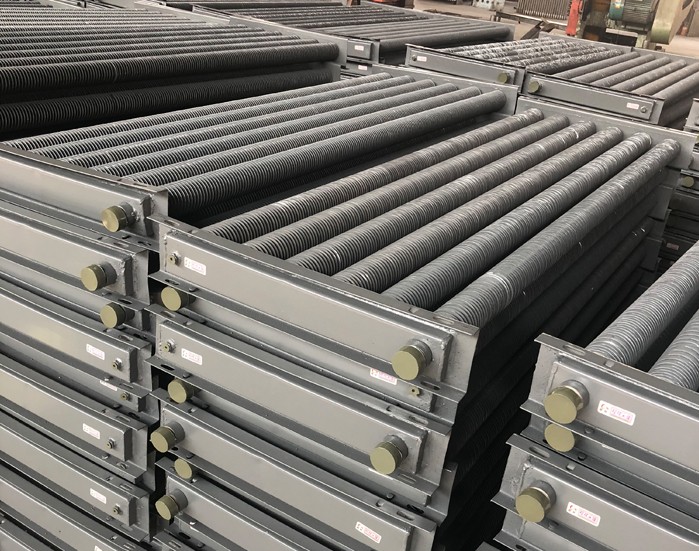

　　翅片管换热器是气体与液体热交换器中使用的一种换热设备。它通过在普通的基管上加装翅片来达到强化传热的目的。

　　基管可以用钢管;不锈钢管;铜管等。翅片也可以用钢带;不锈钢带，铜带，铝带等。 翅片式换热器主要用于干燥系统中空气加热，是热风装置中的主要设备，散热器采用的热介质可以是蒸汽或热水，也可用导热油，蒸气的工作压力一般不超过0.8Mpa，热空气的温度在150℃以下。

　　翅片管换热器主要由空气流向间的三排并列螺旋翅片管束组成，散热翅片管束的加工工艺是反0.5*10毫米的钢带用机械绕片方法，绕在18毫米无缝钢管上，然后进行热镀锌，也可用不锈钢管及不锈钢带制成全不锈钢散热，换热器则是用钢管和铝带轧制的翅片换热器，其单位长度的换热面积比SRZ型的大。 翅片式换热器因采用机械绕片，散热翅片与散热管接触面大而紧，传热性能良好、稳定，空气通过阻力小，蒸气或热水流经钢管管内，热量通过紧绕在钢管上翅片传给经过翅片间的空气，达到加热和冷却空气的作用。

　　翅片管换热器选型基础要点

　　翅片管散热器(简称散热器，又名散热排管、空气加热器、空气热交换器)：是以冷媒冷却空气，或以热媒加热空气，或以冷水回收空气余热，等换热装置中的主要设备。通入高温水，蒸汽或高温导热油可以加热空气，通入盐水或低温水冷却空气。

　　翅片管换热器可以广泛用在轻工、建筑、机械、纺织、印染、电子、食品、淀粉、医药、冶金、涂装等各种行业中的热风采暖、空调、冷却、冷凝、烘干等。采暖散热器：是散热器应用之一，包括暖风机、暖气片。

　　翅片管换热器结构：散热排管、进出总管、框架。

　　其中，散热排管由散热管束组成，散热管由基管和翅片组成。散热管质量决定换热效果，散热管排列方式影响空气阻力，散热管安装方式决定承受温差(热胀冷缩)能力。

　　常用翅片管散热器安装方式：框架固定式(SRZ型、SRL型、S型)、框架支撑式(GL型、U型)。

　　其中，框架固定式，散热管直接焊接到框架箱盒，结构简单，一般用于180℃以下热媒或冷媒;框架支撑式，散热管穿过框架多孔板，与连通管(或弯头)焊接，一般用于180℃以上热媒。

　　常用翅片管散热管类型：钢制散热管(钢管绕钢翅片、高频焊管)、钢铝复合散热管(钢管轧铝翅片)、铜制散热管(铜管绕铜翅片、铜管套铝片、铜管套铜片)、铜铝复合散热管(管轧铝翅片)、不锈钢散热管(不锈钢管绕不锈钢翅片、高频焊管)。

　　翅片管换热器主要技术参数：散热面积、通风净截面积、传热系数。其中，散热面积影响散热量，也是散热器主要成本参数;通风净截面积影响通风阻力;传热系数影响传热效果。

　　翅片管换热器选型参数：热媒(蒸汽、热水)、热风、物料、导热油、其它介质的溶液。

　　其中：蒸汽(压力、温度)，热水(进水温度、出水温度、流量)，热风(流量、进风温度、湿度(含水量)、出风温度、空气阻力)，物料(耗热量、蒸发水量)、导热油(进口温度、流量)。

　　保温翅片管换热器选型参数：热媒(蒸汽、热水)、空间、地域、保温。

　　其中：蒸汽(压力、温度)，热水(进水温度、出水温度、流量)，空间(长、宽、高)。

　　我公司主要产品有:温室大棚翅片管，高频焊翅片管，铝挤压翅片管，无缝翅片管，钢制翅片管，钢制排管散热器，钢制翅片管对流散热器，工业蒸汽型翅片管散热器，SRL工业散热器设备等等。以尽善尽美的服务铸就了产品而恒久的品质，为千家万户创造温暖和谐的家居环境作为自身使命，坚持走品牌化的道路，在行业内*倡“温暖家居”的概念，以款式新颖、价位适中，做老百姓买的起的品牌为经营原则。
